Młyny młotkowe są stosowane do kruszenia, mielenia i rozdrabniania próbek średnio twardych, twardych, kruchych, a także twardych i włóknistych.

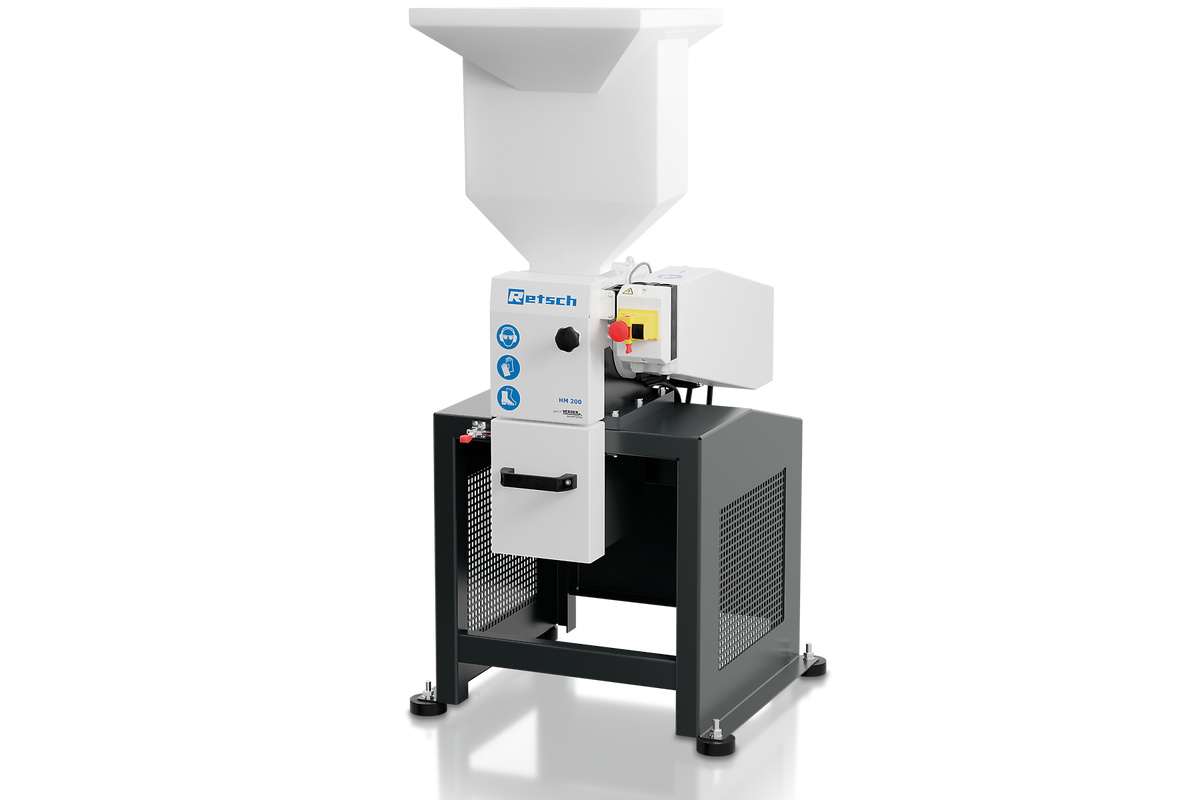

Ten solidny młyn młotkowy produkcji RETSCH - model HM 200 - może rozdrabniać próbki o wielkości ziarna do 100 mm, a możliwe do uzyskania rozdrobnienie końcowe wynosi nawet poniżej 0,8 mm w zależności od właściwości próbki.
Młyn nadaje się idealnie do przetwarzania dużych porcji materiału - zarówno podczas pracy ciągłej jak i w trybie wsadowym, przez co jest niezwykle wydajny. Dzięki takim cechom, jak solidna konstrukcja, łatwa obsługa i możliwość szybkiego czyszczenia, młyn HM 200 nadaje się również do stosowania w laboratoriach lub zakładach pilotażowych.

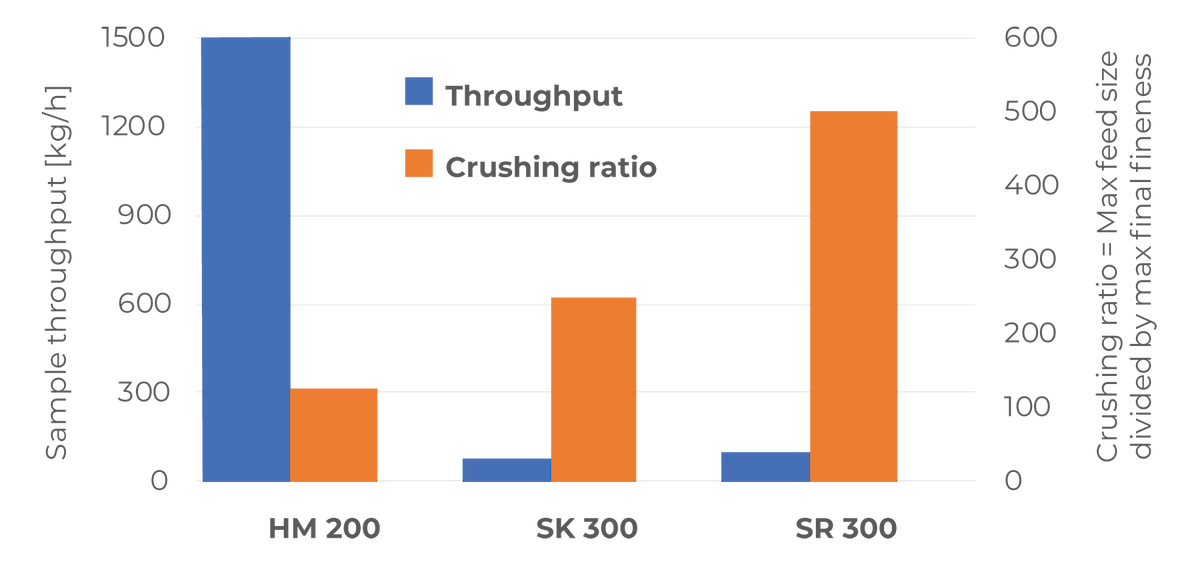

Poniższy wykres ukazuje porównanie młyna młotkowego HM 200 z dwoma innymi młynami z rotorem. Niezwykle duża wydajność młyna HM 200 jest oczywista. Młyn HM 200 cechuje wysoka skuteczność mielenia, którą wyznacza się dzieląc maksymalną wielkość wejściową cząstek przez uzyskane rozdrobnienie końcowe. Młyny SR 300 i SK 300 umożliwiają rozdrabnianie cząstek o maksymalnej wielkości 25 mm (młyn młotkowy HM 200 przyjmuje cząstki o rozmiarze do 100 mm) i pozwalają na osiągnięcie rozdrobnienia odpowiednio 0,05 i 0,1 mm - mają jest wyższy parametr skuteczności.
Korzyści

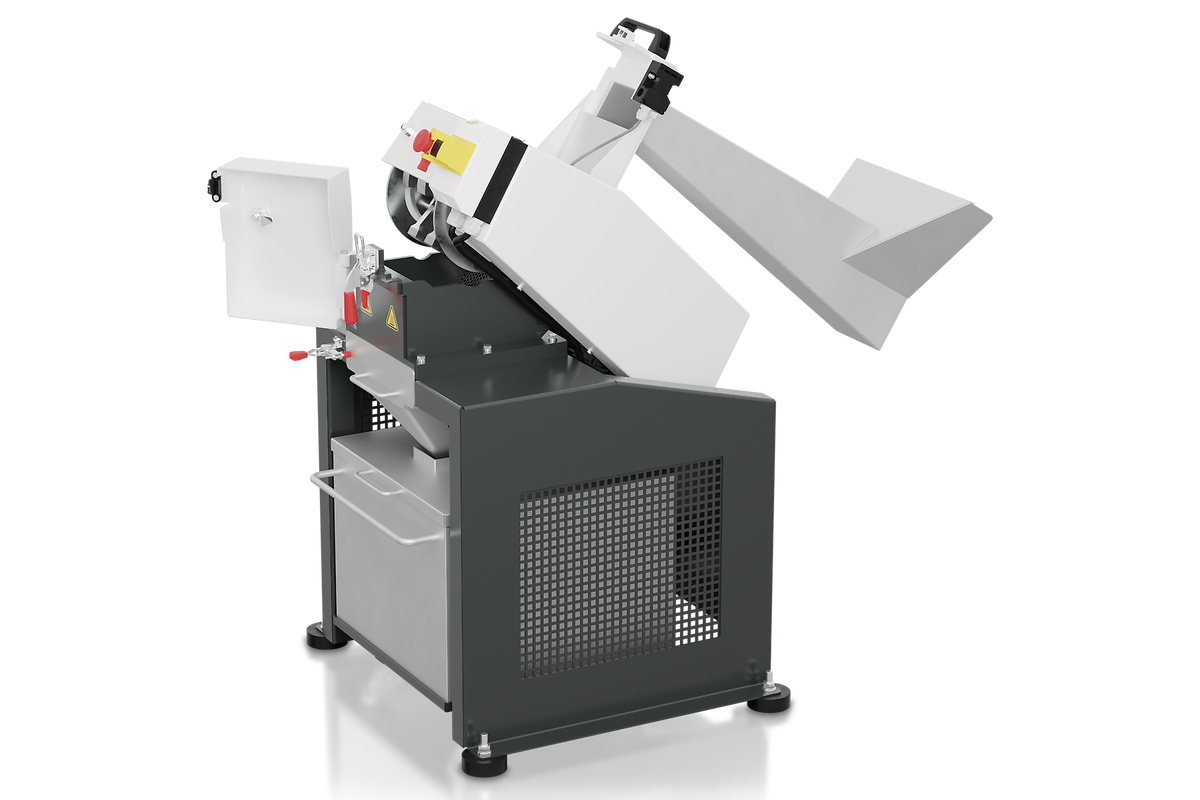

Łatwe czyszczenie rotora oraz młotków dzięki
Aby zapewnić długą żywotność młyna młotkowego HM 200, nawet jeśli jest on używany głównie do trudnych zadań związanych z kruszeniem, użytkownik może samodzielnie wymieniać następujące części:
Bezpieczeństwo jest priorytetem w przypadku wszystkich urządzeń RETSCH. Wyłącznik bezpieczeństwa oraz hamulec gwarantują natychmiastowe zatrzymanie urządzenia, jeśli nie jest ono w stanie gotowości do pracy np. w przypadku niezamierzonego otwarcia drzwi.
Osiągalne rozdrobnienie końcowe zależy właściwości mielonego materiału. W przypadku materiałów twardych i kruchych, młyn HM 200 rozdrabnia je z łatwością nawet do poziomu poniżej 0,8 mm. Dostępny zestaw sit o oczkach od 2 mm do 40 mm pozwala na idealne dostosowanie do wymagań aplikacji. W młynie młotkowym można z powodzeniem rozdrabniać również twarde, włókniste lub wilgotne próbki, takie jak plastikowe zabawki, drewno lub wilgotny węgiel - należy zastosować wtedy sita o średniej lub dużej wielkości oczek.

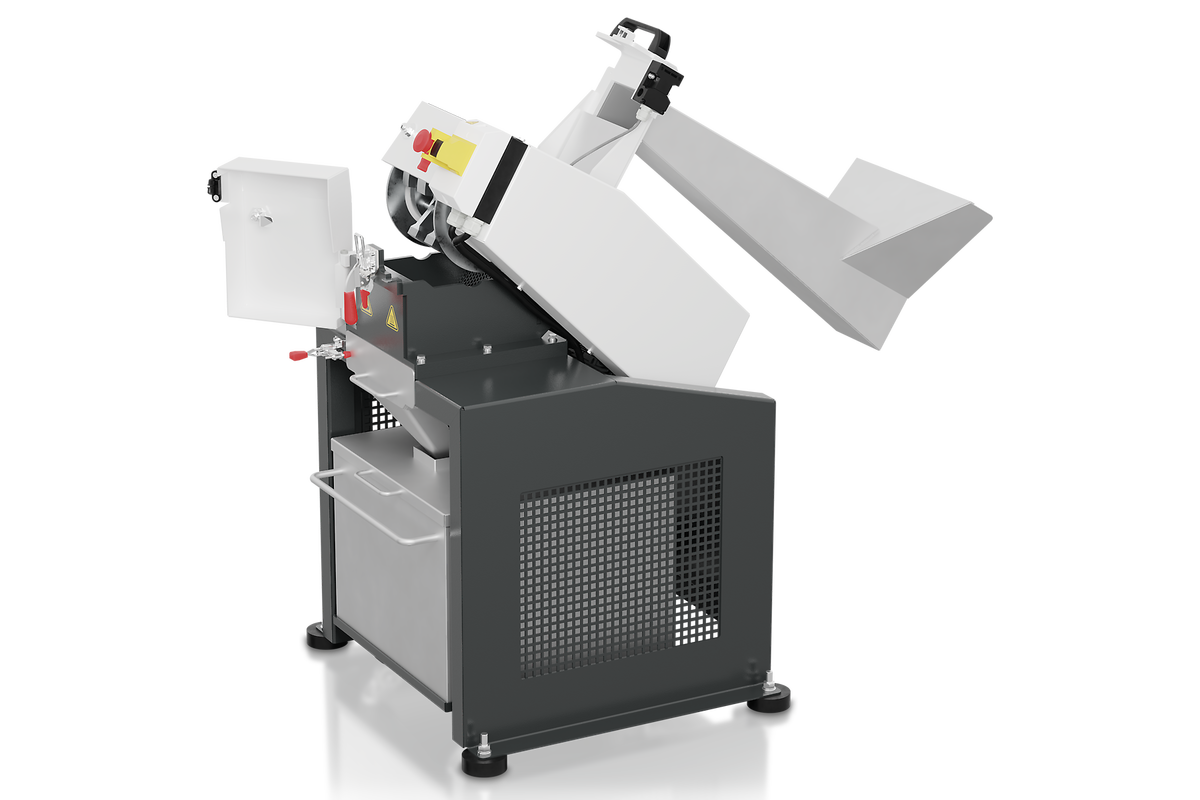

HM 200 nadaje się zarówno do mielenia ciągłego jak i porcjami i może być wyposażony w różne leje zasypowy i różne systemy odbierania próbki.

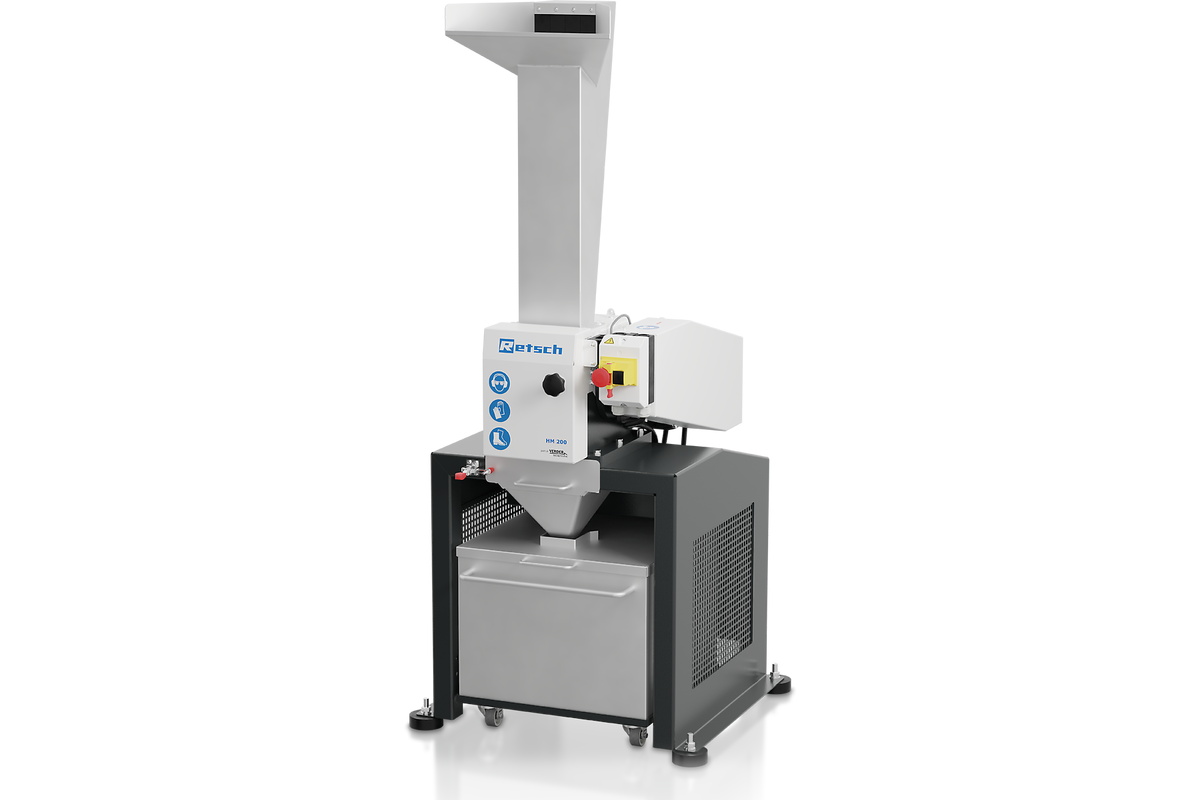

Long stock hopper
Zbiorniki na próbkę
10 l
Zbiorniki na próbkę
30 l
Przyłącze z wylotem grawitacyjnym do pracy ciągłej
Wydajny młyn młotkowy RETSCH idealnie nadaje się do wstępnego kruszenia i drobnego mielenia rud, granitu, ceramiki, kwarcu, żużlu, ziemi, węgla, szkła, klinkieru cementowego, drewna, tworzyw sztucznych, granulatu paszowego, suchej paszy dla zwierząt, suszonych ziół itp.
szkło
węgiel
karma dla zwierząt
zioła
Aby znaleźć najlepsze rozwiązanie dla swojego zadania analitycznego, odwiedź naszą bazę danych o aplikacjach
| Aplikacje | wstępne i zgrubne kruszenie, rozdrabnianie |
| Pola zastosowań | chemia / tworzywa sztuczne, food / feed, geologia / metalurgia, inżynieria / elektronika, materiały dla budownictwa, rolnictwo, szkło / ceramika, węgiel, środowisko / recykling |
| Materiał wejściowy | średnio-twarde, twarde, kruche, włókniste |
| Zasada działania | uderzanie, ścinanie |
| Wielkość wejściowa* | < 100 mm |
| Rozdrobnienie końcowe* | < 0,8 mm |
| wielkość wej. / ilość materiału* | up to 30 l depending on collecting receptacle |
| Prędkość przy 50 Hz (60 Hz) | 3000 obr/min (3500 obr/min) |
| Wydajność* | 1500 kg/h |
| Prędkość obrotowa rotora | 31,4 m/s |
| Średnica rotora | 200 mm |
| Typy rotorów | 10 wahadłowych młotków |
| Mielenie suche | Tak |
| Mielenie mokre | - |
| Mielenie kriogeniczne | - |
| Wykonanie materiałowe elementów rozdrabniających | hardened steel 1.0503 (hammers); steel 1.0330 (sieves) |
| Wielkości sit | 2 / 3 / 4 / 5 / 6 / 8 / 10 / 15 / 40 mm |
| System przeciwpyłowy | Tak |
| Wersja na linię procesową | Tak |
| Pojemność odbieralnika | 10 l., 30 l., do pracy ciągłej |
| Napęd | silnik 3-fazowy |
| Moc napędu | 1,5 kW |
| Dane elektryczne | różne napięcia zasilania |
| Podłączenie do sieci | Zasilanie 3-fazowe |
| Stopień ochronny | IP 54 |
| W x H x D w pozycji zamkniętej | 320 x 960 x 800 mm |
| Waga netto | ~ 150 kg |
| Normy / Standardy | CE |
Poprzez lej zasypowy próbka trafia do komory mielenia młyna młotkowego. Młyn HM 200 jest wyposażony w poziomy wał obrotowy, na którym zamontowanych jest 10 swobodnie obracających się młotków. Młotki te z dużą prędkością kruszą próbkę materiału znajdującego się wewnątrz komory mielenia. Dzięki młotkom wahadłowym, w przeciwieństwie do młotków stałych, minimalizuje się ryzyko zablokowania maszyny oraz ogranicza jej zużycie. Materiał jest miażdżony przez uderzenia młotków oraz podczas uderzania o wyłożenie komory mielenia. Gdy tylko próbka jest wystarczająco drobna, aby przejść przez sito, poprzez wylot grawitacyjny wpada do naczynia zbiorczego.
